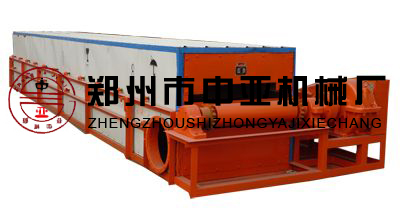

箱式烘干机



一、箱式烘干机设备简介：
  箱式烘干机又叫箱式多层烘干机主要用于选矿、建材、冶金、化工、印刷等部门烘干一定湿度或粒度的物料。箱式烘干机设备对物料的适应性强，可以烘干各种物料，且设备操作简单可靠，故得到普遍采用。箱式烘干机广泛用于建材，冶金、化工、食品、瓜果、素菜、水泥工业烘干矿渣石灰石、煤粉、矿渣、粘土、各种皮子等物料。箱式烘干机具有结构合理，制作精良，产量高，能耗低，操作方便等优点。
二、箱式烘干机设备主要用途：
  箱式烘干机主要适用于工农业生产、科学研究、医疗卫生、化验室等单位对产品试验品的烘干、加温、热处理之用，本干燥箱温度从10℃至300℃可任意调节选定工作温度，并借助箱内温控系统自动恒温。采用数字温控仪，灵敏可靠，操作方便，数字显示更直观清晰。是大专院校、医疗卫生、环保等科研部门实验室及工、矿、农业作试验或生产线用。箱式烘干机带鼓风装置，风从风道进入工作室，促使工作室内热空气循环对流，从而更具有良好的温度均匀性。
三、箱式烘干机设备的优点：
  箱式烘干机可以连续作业，操作简便，节省人力，生产量大。物料与热空气接触面积大，箱式烘干机在干燥过程中能自行翻动，有利于干燥的均匀性和提高干燥速3度。箱式烘干机设备输送网带带速由无级变速装置控制，作业时间可调。物料在同一干燥室进行连续干燥，后期有冷却层，避免物料污染，容易达到卫生要求。
四、箱式烘干机设备工作原理：
  箱式烘干机内部主要结构包括逐层存放物料的盘子、框架、蒸汽加热翅片管（无缝钢管）或电热元件加热器，其基本工作原理是由风机产生的循环流动的热风，吃到潮湿物料的表面而达到干燥目的。在大多数设备中，热空气被反复循环通过物料。
  假定热力学温度为y1的孔iq（A点）在加热管上通过，温度上升到T1（B点），而绝对温度不变加热过程用AB线表示。然后空气通过潮湿物料层，在达到接近饱和状态（y1=90％）后流出（C点）。这时它的温度已下降到T2值，空气吸湿过程用BC线表示。空气湿度增加到y2。可认为BC线是一个绝热冷却过程。每1kg空气可以除去（y2-y1）kgH2O.因此，可以计算除去物料中的一定数量水分所需要的空气量。再将温度为T2的空气用加热蛇管加热到温度T1（D点）。这一过程用CD线表示。于是当再度加热的空气通过第二个盘架的湿物料时，将吸取湿分，直到相对湿度升到90％，而温度下降到T3时（E点）为止。按照这种过程，1kg空气所能带出的水分将达到（y3-y1）kg。
  因此1kg空气所带走的湿分可比单程增加很多。例如空气在物料上通过三次后，1kg空气所除掉的水分总量为（y4-y1）kg。如果热空气单程通过烘箱内的物料表面，而其他条件基本相同（即排除同样的水分，排出空气相对湿度为90％），则湿度为y1的空气开始将加热到T5,如GFH线表示。
五、箱式烘干机设备技术参数：

产品规格 (m)	功  率 (kw)	热风机型号	生产能力 (t/h)
16×1	5.5	8#	5
27×1	7.5	8#	10
35×1	11	9#	15
45×1	11	9#	20
60×1	15	9#	30
