网带式烘干机

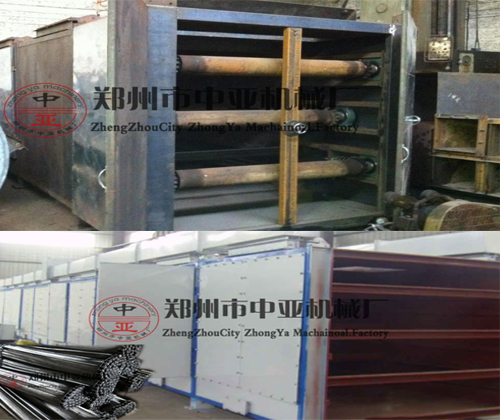

网带烘干机

尊敬的网带式烘干机用户您好:欢迎进入郑州中亚机械烘干机专题网站浏览,希望这次偶然的浏览能给您带来期待中的收获!中亚人集数十年的网带烘干机研发制造经验,数千家网带式烘干机设备场地规划设计、安装调试技术积累,全力打造优质网带烘干设备供应商,相信我们所提供的正是您所需要的!如果您在浏览过程中有任何疑问,请您即刻拿起电话拨打我们24小时服务热线15981818185,我们将为您提供更全面的各种烘干机设备生产技术工艺信息!

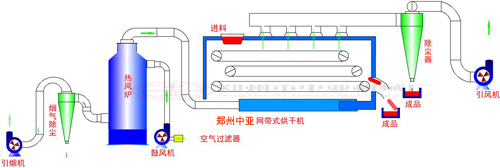

网带烘干机工艺示意图

一、网带式烘干机设备工作原理
  网带式烘干机是一种批量、连续式生产的干燥设备,主要加热方式有电加热、蒸汽加热、热风加热。网带烘干机其干燥原理是将物料均匀的平铺在网带上,网带采用12-60目的钢丝网带,由传动装置拖动在干燥机内往返移动,热风在物料间穿流而过,水蒸气从排湿孔中排出,从而达到干燥的目的。

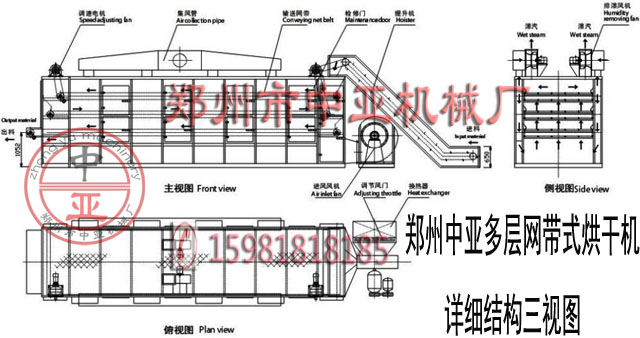

多层网带式烘干机结构三视图

物料首先从网带烘干机上层进料口进入,初步接触热空气对物料进行烘干处理,在向后烘干的过程中逐渐升温,达到最低层的时候温度最高,从而实现内部外部完全烘干效果。中亚网带式烘干机箱体长度由标准段组合而成,为了节约场地可将网带烘干机制成多层式,常见的有二室三层、二室五层、长度6-40m,有效宽度0.6-3.0m。

多层网带式烘干机结构示意图

  中亚网带烘干机可由若干单元组成,每一单元热风独立循环,尾气由专门排湿风机排出,废气由调节阀控制,热气由下往上或由上往下穿过铺在网带上的物料,烘干物料并带走水分。中亚网带烘干机在工艺设计上采用每2米为一个单元的组合式烘干结构,在每节烘干箱体上部设计有进风管,进风管设计有调节阀门,可以有效的控制进风量,热风通过风道进入网带烘干机底部。中亚网带烘干机极大保证内部的温度稳定,使物料更有效的与物料接触,也极大避免热量的不必要流失和损耗。中亚网带式烘干机的应用非常广泛的,不仅可配套型煤设备生产线,在很多需烘干物料领域都能发挥巨大作用。

网带烘干机干燥范围

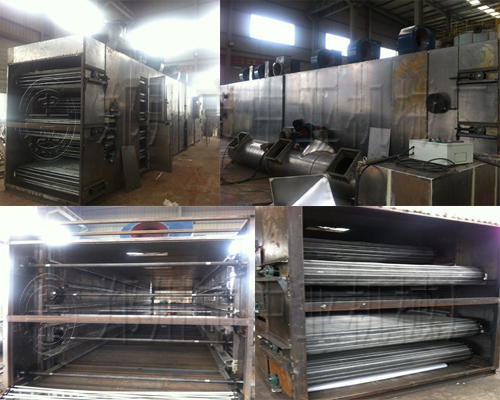

网带烘干机制作过程网带烘干机加工过程
二、网带式烘干机设备主要特点
1、中亚网带烘干机网带透气性能好,停留时间可任意调节,物料无剧烈运动,不易破碎;
2、中亚网带烘干机干燥面积大,干燥强度大;
3、中亚网带烘干机采用复式布风循环结构,热风均匀,不存在偏干现象;
4、中亚网带烘干机分为若干单元,每个单元可单独控制循环回路;

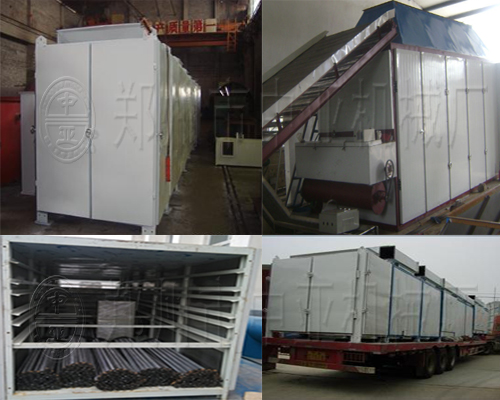

网带式烘干机

三、中亚网带式烘干机设备优势性能
1、网带烘干机设备适用于块状料、条状、片状、颗粒状、膏糊状等物料干燥。为静态干燥不影响物料的原始性能指标。
2、网带烘干机运行稳定可靠、操作方便、维护简单。
3、网带烘干机停留时间可根据温度、水份等要求自由调节。
4、网带烘干机布料均匀,干燥一致、能耗低。

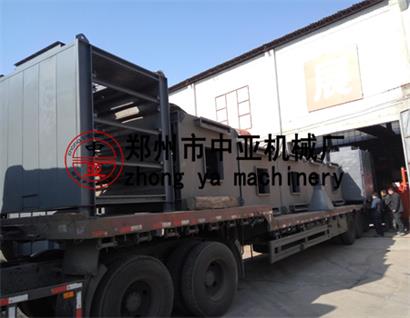

网带式烘干机发货

四、网带式烘干机设备规格型号
型号 单元 带宽 长度

铺料厚

(mm)

温度

(℃)

干燥时间

(h)

外形尺寸 层数
ZYWD1.0-6 1 1.0 6 10~40 30~200 0.1~1.0 8.5 2.1 2.1 2-3
ZYWD1.0-8 2 8 10.5
ZYWD1.5-8 2 1.5 8 30~100 50~300 0.2~2.5 11.8 3.1 4.1 3
ZYWD1.5-12 3 12 15.8
ZYWD1.5-16 4 16 19.8
ZYWD1.5-20 5 20 23.8
ZYWD1.5-24 6 24 27.8
ZYWD2.0-9.0 2 2.0 9 30~200 80~350 0.5~3.0 12.8 3.6 4.1 3
ZYWD2.0-13.5 3 13.5 17.4
ZYWD2.0-18 4 18 21.8
ZYWD2.0-22.5 5 22.5 26.4
ZYWD2.0-27 6 27 30.8
ZYWD2.0-31.5 7 31.5 35.4

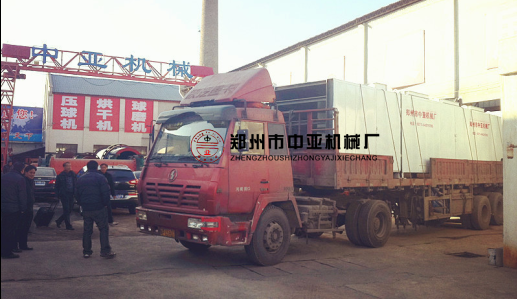

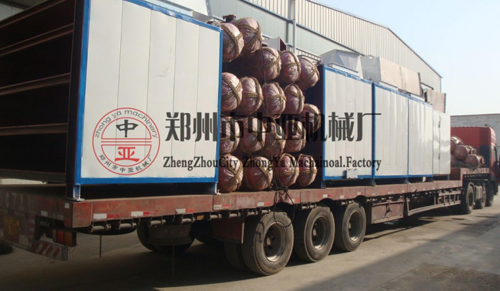

郑州中亚网带烘干机发货

郑州中亚可根据客户的实际需求确定网带式烘干机设备的型号及规格,也可以按照客户的特殊要求设计定制,并为客户提供网带烘干机生产线的工艺流程,并可以为客户培训相关的操作技术人员,使其熟练掌握网带烘干机械生产和维护保养技巧。中亚烘干机厂家网带烘干机设备产品质量过硬价格低,让您轻松实现低投入高收益的项目投产效果!

成套网带式烘干机
